Básculas para Pesaje por Ejes

Inicio > Productos > Básculas > Básculas para camiones > Básculas para Ejes

Para cumplir con la norma NOM-012-SCT-2-2014 sobre el peso y dimensiones máximas con los que pueden circular los vehículos de autotransporte que transitan en las vías generales de comunicación de jurisdicción federal o para exportar a Estados Unidos se requiere controlar el peso por eje de los camiones.

Básculas REVUELTA® ofrece soluciones confiables para el Pesaje por Ejes.

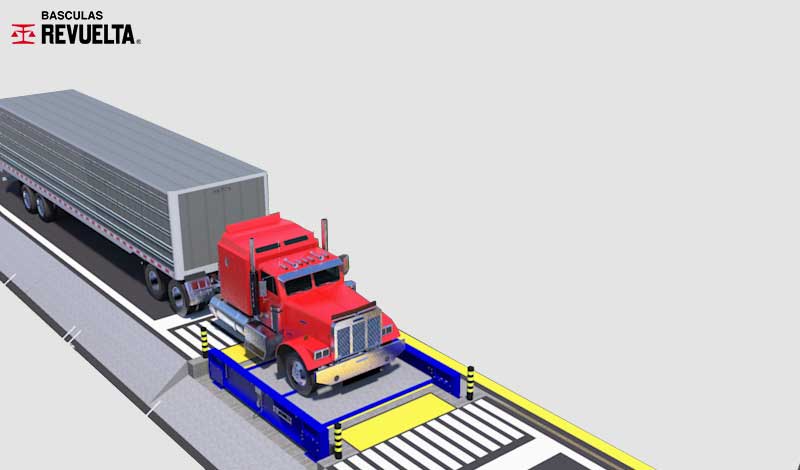

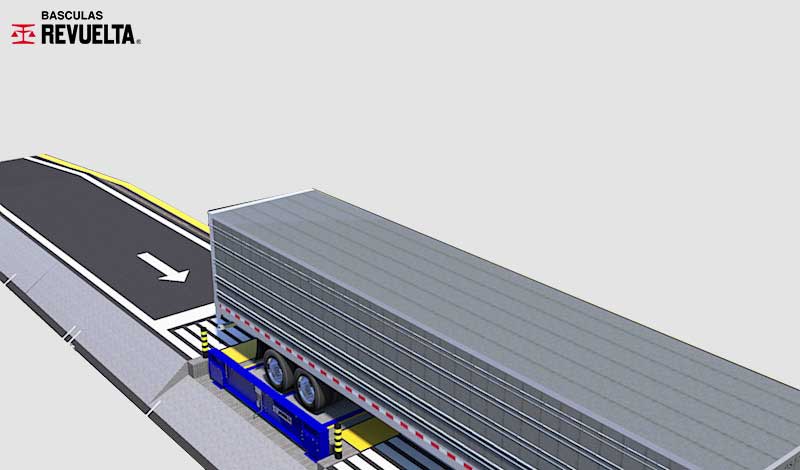

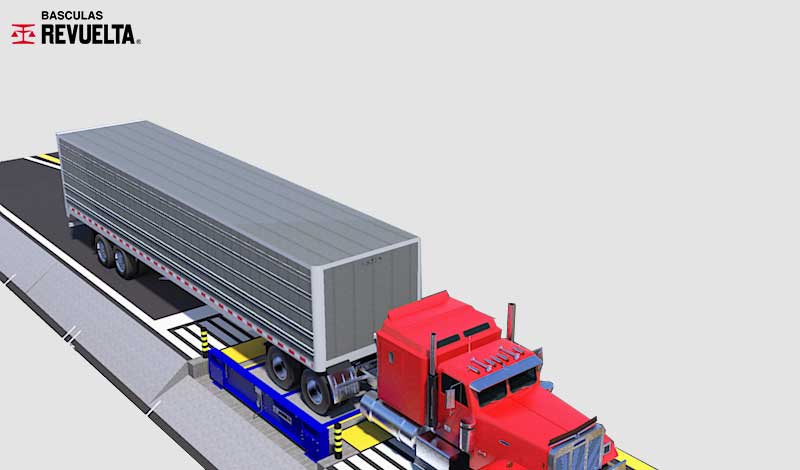

Pesaje por Ejes de Camiones para cargas Concentradas y Rodadas

Modelos de Básculas

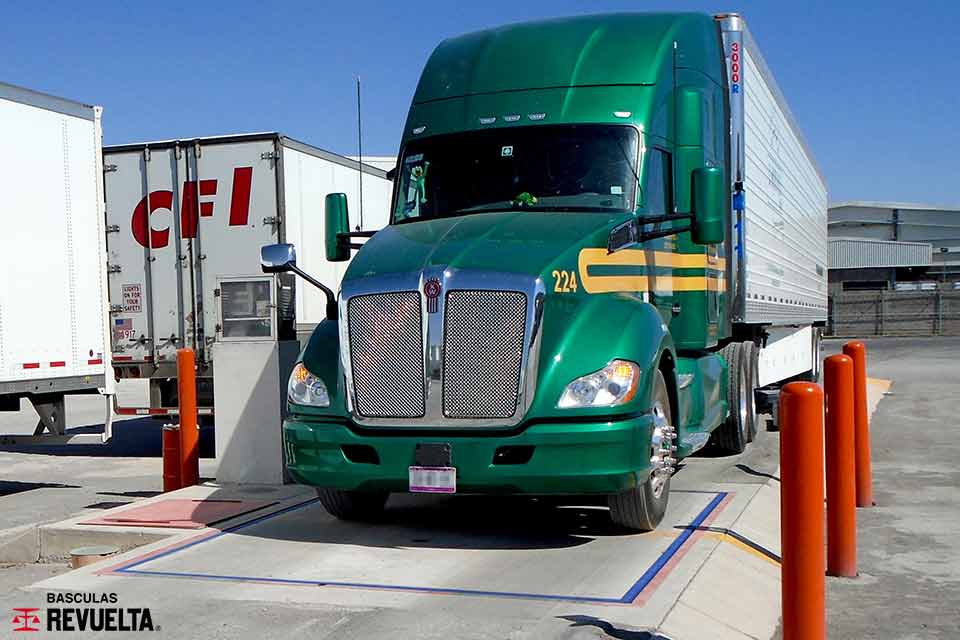

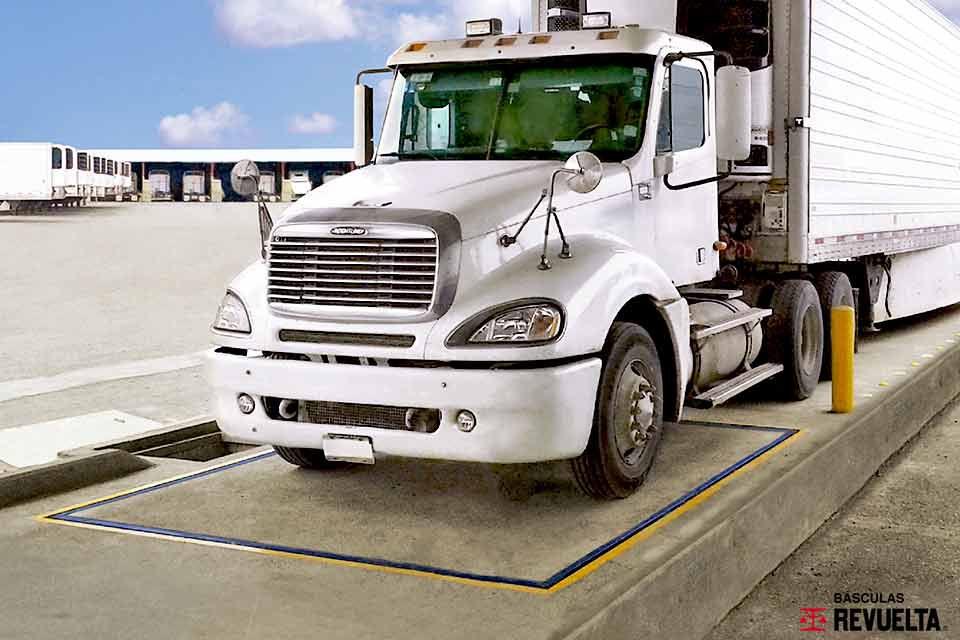

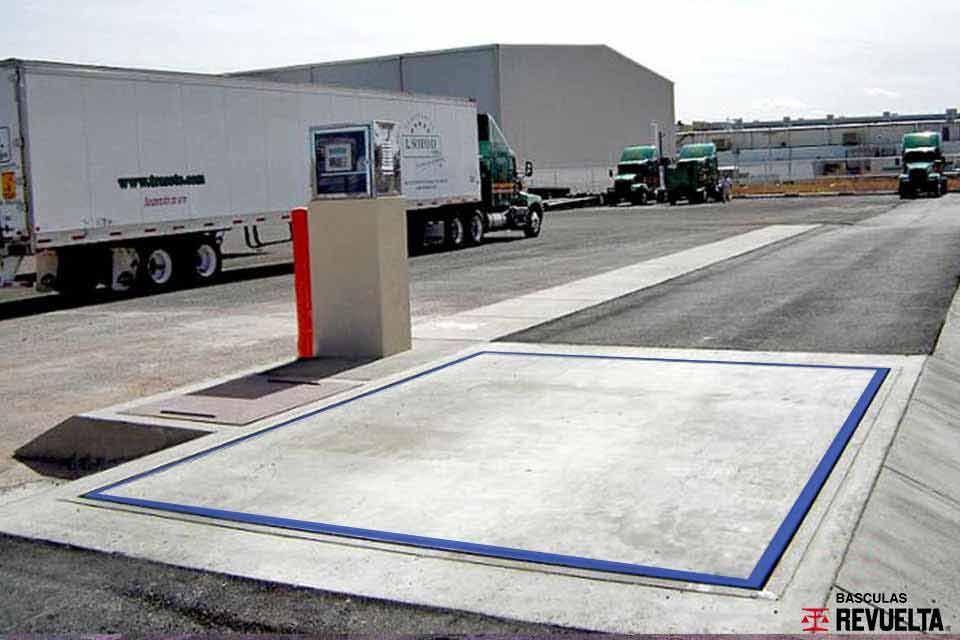

Las Básculas para ejes pueden ser instaladas sobre piso o en fosa baja.

Básculas REVUELTA® ofrece diferentes alternativas que pueden implementarse dependiendo de las necesidades específicas para cada aplicación:
Para preservación de la carpeta asfáltica, controlar la incidencia de cargas, o bien, cumplir con las regulaciones de la Secretaria de Comunicaciones y Transportes (SCT).

PARA EJES Y CARGAS RODADAS

Bajo perfil.

Para cargas concentradas y rodadas: Ejes de camiones, montacargas, vehículos cortos, carros de campo,
remolques, etc.

Acceso con rampas (obra civil)

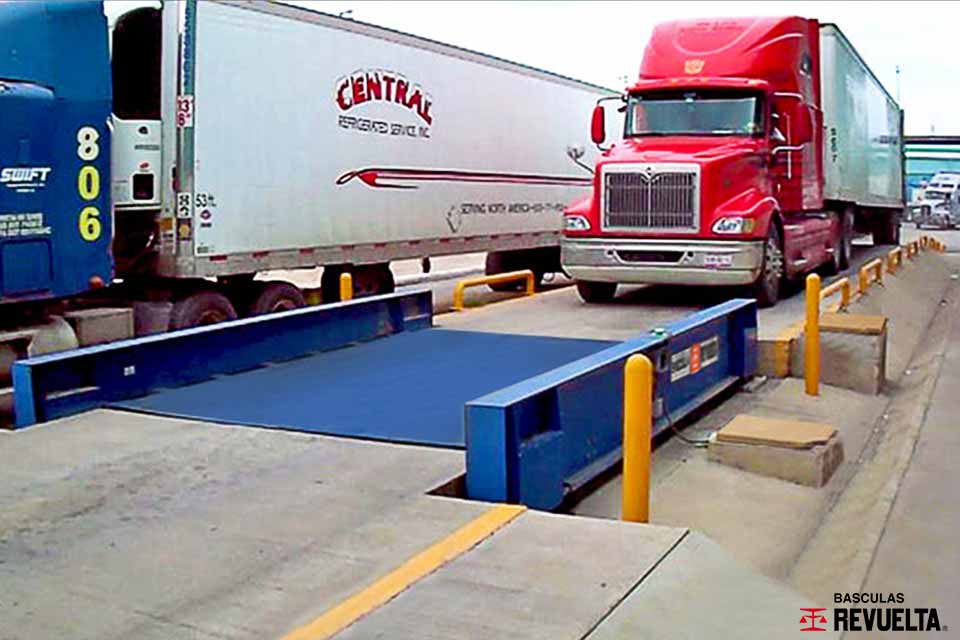

Instalación sobre piso. Sin fosa
Indicador: Digital electrónico. Con impresor de boletos
Equipo electrónico adicional según necesidades
Capacidades: De 20 hasta 40 toneladas
Dimensiones de plataforma:
- Según proyecto

* Para ver más información sobre nuestras básculas haga clic en las siguientes categorías y sub-categorías

MONTAJE DE SUSPENSIÓN PENDULAR LIBRE 360°

DISEÑO QUE GARANTIZA DE POR VIDA ÓPTIMO FUNCIONAMIENTO

El sistema de Suspensión Vincent consta de un montaje flotante de doble brida con movimiento libre pendular y oscilatorio de 360°, de forma que la estructura del puente de carga no ejerce influencia alguna sobre el sistema de celdas.
Evita el arrastre, absorbiendo efectos extraños. Permite que las celdas trabajen con cargas verticales limpias, asegurando mínima fricción, máxima exactitud y larga vida a la báscula.

La báscula no requiere de tirantes, tensores rígidos, retenes ni topes que restan sensibilidad y precisión.

EL MONTAJE VINCENT es 100% desarmable y funciona totalmente independiente de la estructura del puente

CARACTERÍSTICAS

Para básculas de camiones y ferrocarril.
Sistema pendular 100% autocentrable.
Proporciona condiciones de trabajo óptimas para la celda de carga.
Diseño de bajo perfil.
Instalación fácil y rápida.
Cómodo servicio de mantenimiento.
Excede las normas nacionales e internacionales.

APROBACIÓN DE MODELO

En cumplimiento con la Ley de Infraestructura de la Calidad, nuestras básculas cuentan con Aprobación de modelo o prototipo de conformidad con Normalización y Certificación Electrónica, S.C. (NYCE), y están aprobadas por la Dirección General de Normas (DGN), cumpliendo con las Normas NOM-010-SCFI-1994 (México) y OIML R76-1 (Europa). A solicitud del cliente se puede realizar el servicio de calibración y/o inspección al 100% de la capacidad de la báscula

Laboratorio subcontratado
por “NYCE”
Para calibración de prototipos de básculas de cualquier marca.

PUENTE DE CARGA

INDEFORMABLE

El diseño estructural y la fabricación del Puente de Carga es el aspecto más importante a considerar en una Báscula para Camiones.

En todos nuestros diseños y cálculos aplicamos amplios márgenes de seguridad, garantizando deflexión mínima, lo que se traduce en una larga vida útil, las vigas principales son fabricadas especialmente bajo especificaciones propias. (Con la experiencia de más de 60 años fabricando equipos industriales de pesaje que se aplica en todos nuestros diseños).

CARACTERÍSTICAS

-Estrucutura y partes fabricadas de acero estructural ASTM A-572 grado 50, diseñada para ensamblarse con tornillería, no requiere soldadura.

Puente de Carga Báscula Electrónica

Puente de Carga Báscula Mecánica / Electromecánica En Fosa

CELDAS DE CARGA

Celda de carga modelo RBD de doble brida

(PARA BÁSCULAS ELECTRÓNICAS)

Es ideal para utilizarse en básculas para camiones. Diseñada con altos márgenes de cálculo para condiciones adversas de trabajo, como impactos y cargas laterales, ampliamente recomendada para aplicaciones que demanden uso rudo para el pesaje de grandes cargas, con máxima precisión y confiabilidad.

Fabricada en acero inoxidable, proporciona protección contra la corrosión y resistencia superior al medio ambiente.

Herméticamente sellada con soldadura de plasma, grado de proteccion IP67 a prueba de humedad y polvo. Cable multiconductor blindado integrado sin conectores, garantiza la hermeticidad. El blindaje evita interferencias en la señal (RFI/EMI).

Celdas de Carga Modelo RBD

Montaje para Celda de Carga

(PARA BÁSCULAS MECÁNICAS / ELECTROMECÁNICAS)

Para conversión de básculas mecánicas a electromecánicas.
La báscula puede trabajar con 2 indicadores:

Romana Mecánica.
Indicador Electrónico.

El Montaje de Celda de REVUELTA® provee un soporte de carga para aplicaciones de medición de celdas de carga que funcionan a la tensión, esto lo hace complemento perfecto para la celda tipo “S” en la conversión de Básculas Mecánicas a Electromecánicas. Fabricado con materiales altamente resistentes el Montaje de Celda de REVUELTA® está diseñado para transferir la fuerza de manera directa sin influencia ni roces de fuerzas laterales, otorgando una completa alineación de la Celda de Carga con la fuerza aplicada.

Características

Diseño y construcción único que corrige la alineación de la carga para proyectar la fuerza a la celda tipo “S” de manera vertical.
Protege y aísla completamente la celda de carga contra descargas eléctricas que pudieran circular por el montaje, esto gracias a su banda de tierra que provee un camino directo hacia conexión de la tierra física, además cuenta con tirantes aislados por teflón y arandelas de nylon para evitar cualquier conducción de corriente a través del cuerpo de la celda.
Gracias a sus tirantes con sujeción tipo rótula permite su uso aún en las aplicaciones más difíciles.

Celda de Carga Tipo "S"

PINTURA

La pintura en polvo termoendurecida (horneada), mediante aplicación electrostática ofrece larga durabilidad y resistencia.

La pintura en polvo (Powder Coating) que se aplica a las Básculas REVUELTA® es un recubrimiento industrial sólido que se adhiere al metal electrostáticamente.

Control de Calidad:

Todo el proceso es monitoreado y controlado constantemente en todas sus variables: perfil de anclaje, titulación de líquidos para limpieza, temperatura del horno, espesor de la aplicación, pruebas de curado, pruebas de adherencia, y finalmente pruebas de cámara salina de 500 horas, logrando así mejor acabado y apariencia, alta resistencia a los golpes y ralladuras, alta resistencia a la intemperie y rayos UV y alta resistencia a líquidos alcalinos y ácidos.

SERVICIO TÉCNICO ESPECIALIZADO

Con 9 sucursales en las principales ciudades cubrimos todo México y Centroamérica, ofreciendo servicio técnico especializado y refacciones disponibles para entrega
inmediata de acuerdo a la zona. Contamos con sucursales en:

Ciudad de México
Guadalajara
Monterrey
Veracruz
Irapuato
Mérida
Hermosillo
Guatemala, C.A.
Torreón (Matríz y Plantas de Fabricación)

Báscula para Camiones en pruebas de Calibración con 200 toneladas de pesas patrón certificadas.

CALIBRACIÓN E INSPECCIÓN EN FÁBRICA

REVUELTA® es el único fabricante en el mundo que arma y comprueba cada báscula en fábrica con el 100% de su capacidad con pesas patrón certificadas. Contamos con Laboratorio de Calibración acreditado desde 1994 y Unidad de Inspección desde 1997. A solicitud del cliente se puede realizar el servicio de calibración y/o inspección al 100% de la capacidad de la báscula.

Estas pruebas son únicas en el mundo, garantizando un funcionamiento correcto.
Nuestros clientes pueden presenciar estas pruebas personalmente.
Contacte a REVUELTA® para mayor información.

soluciones
de pesaje

Las básculas para camiones REVUELTA® además de realizar las funciones estándar de pesaje e impresión de boletos con peso bruto, tara y neto, ofrecen soluciones integrales a las necesidades particulares con posibilidades de automatizar los procesos de pesaje e integración a sistemas de información.

Seguridad y control en el Pesaje:
Los dispositivos periféricos automatizan la operación de la báscula y agregan seguridad y confiabilidad, entre los dispositivos periféricos se encuentran:

Pantallas Remotas

Detección Automática de Posición (DAP)

Semáforo (LCT)

Comunicación Inalámbrica (RF)

Cámara de Captura Automática de Imagen (CAI)

Barreras de Acceso (BCA)

Antena RFID (radiofrecuencia)

Indicador / Controladores de peso programables (RAD)

Sistema Digital de Pesaje (SDP)

Software Especializado para Pesaje de Vehículos (SIP)

SERVICIOS

LABORATORIO DE CALIBRACIÓN Y UNIDAD DE INSPECCIÓN

16 Unidades móviles (Camiones) para Calibración e Inspección, equipadas cada una con 27 toneladas de Pesas Patrón certificadas, grúa y remolque para dar servicio a toda la República Mexicana y Centroamérica.

Más Información

El Software REVUELTA SIP es una herramienta que permite registrar, administrar y operar inteligentemente los datos generados en una Báscula REVUELTA® la cual se conecta al Software a través del puerto de comunicación del Indicador Electrónico.
