Indicador digital RAD 92D

Características Físicas

  • Gran pantalla gráfica LCD retroiluminada de interfaz para el usuario, 117 x 86 mm
  • Caracteres con tamaño seleccionable de 6 a 30 mm
  • Indicaciones configurables para el operador (60) y 256 widgets
  • Despliegue de hasta 4 básculas por pantalla con información válida para uso comercial (Legal-for-Trad)
  • 22 teclas programables con 10 teclas definidas por el usuario
  • Teclado táctil para operaciones en la báscula, introducción numérica y navegación
  • Teclado en pantalla disponible en modo de introducción (o teclado externo)
  • Admite operaciones multi-básculas con varios tipos de básculas distintas:
  • Ocho bases de datos incorporadas
  • 150 funciones incorporadas para procesos de aplicaciones y tablas de datos
  • 1000 registros de ID de camiones para peso de entrada/salida
Indicador digital RAD-92D

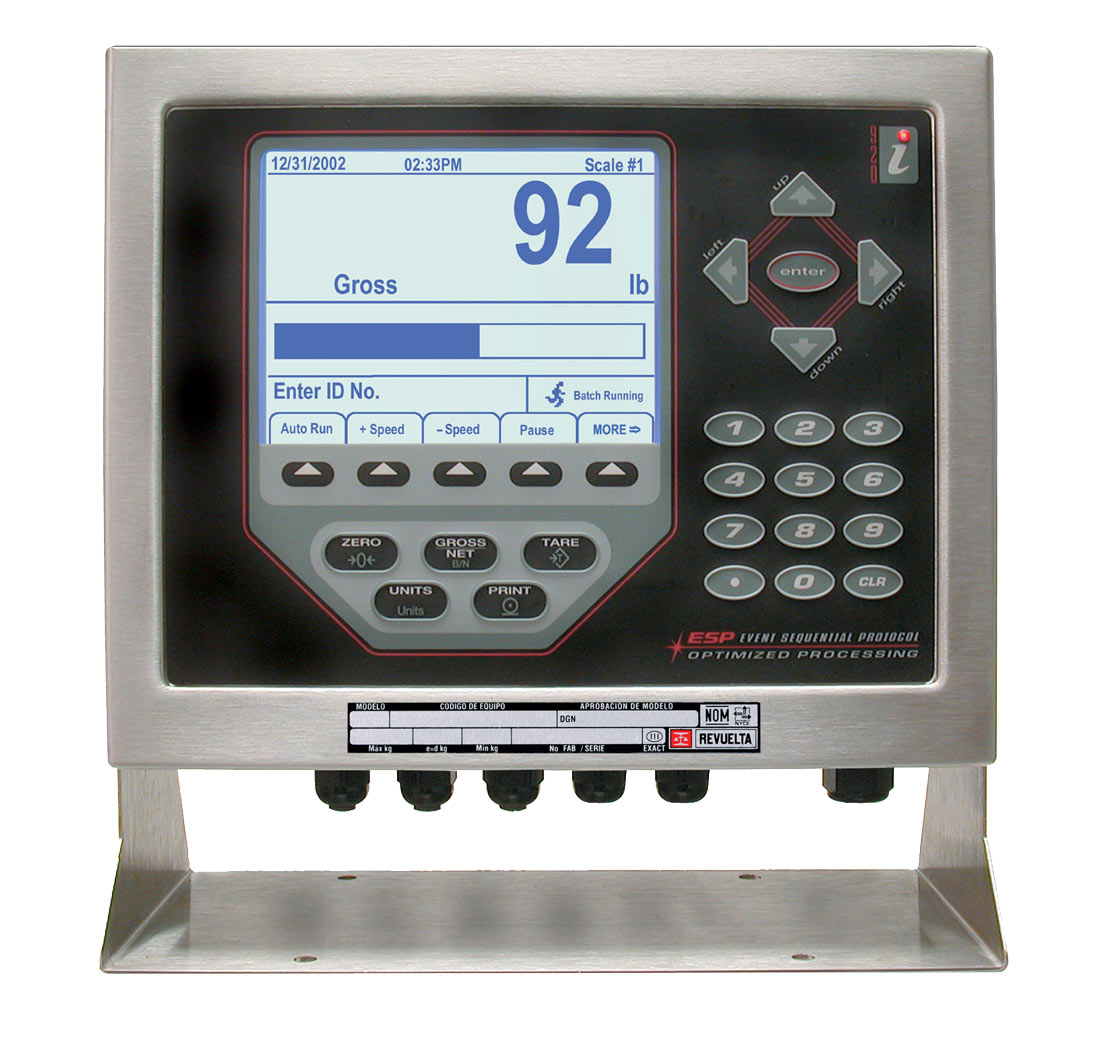

Indicador digital RAD-92D Frente
Descargar Folleto
  • Aplicaciones personalizadas por el usuario con funciones basadas en eventos
  • Formatos de boleto programables
  • Transmisiones por puerto serie de capturas de memoria Alibi
  • Formato configurable de flujo de datos
  • Procesamiento de eventos mediante el ESP (Event Sequential Protocol)
  • Configuración / calibración desde el panel frontal o por medio del puerto serie
  • Calibración por mV, linealización de 5 puntos y calibración geográfica
  • 100 puntos de ajuste, 27 tipos de puntos de ajuste configurables
  • Velocidad de medición A/D seleccionable de hasta 960 lecturas /segundo
  • Tres (3) puertos serie que admiten RS-232, RS-485, 20 mA
  • Puerto 2, USB de tipo A y B
  • Seis (6), E/S digitales de control
  • De 2 a 14 ranuras opcionales para canales, puertos serie, entradas y salidas digitales, entradas y salidas analógicas e interfaces de protocolos adicionales
  • Conectividad con cajas de unión DJB para implementar sistema de autodiagnóstico
  • Carcasa de acero inoxidable NEMA 4X/IP66

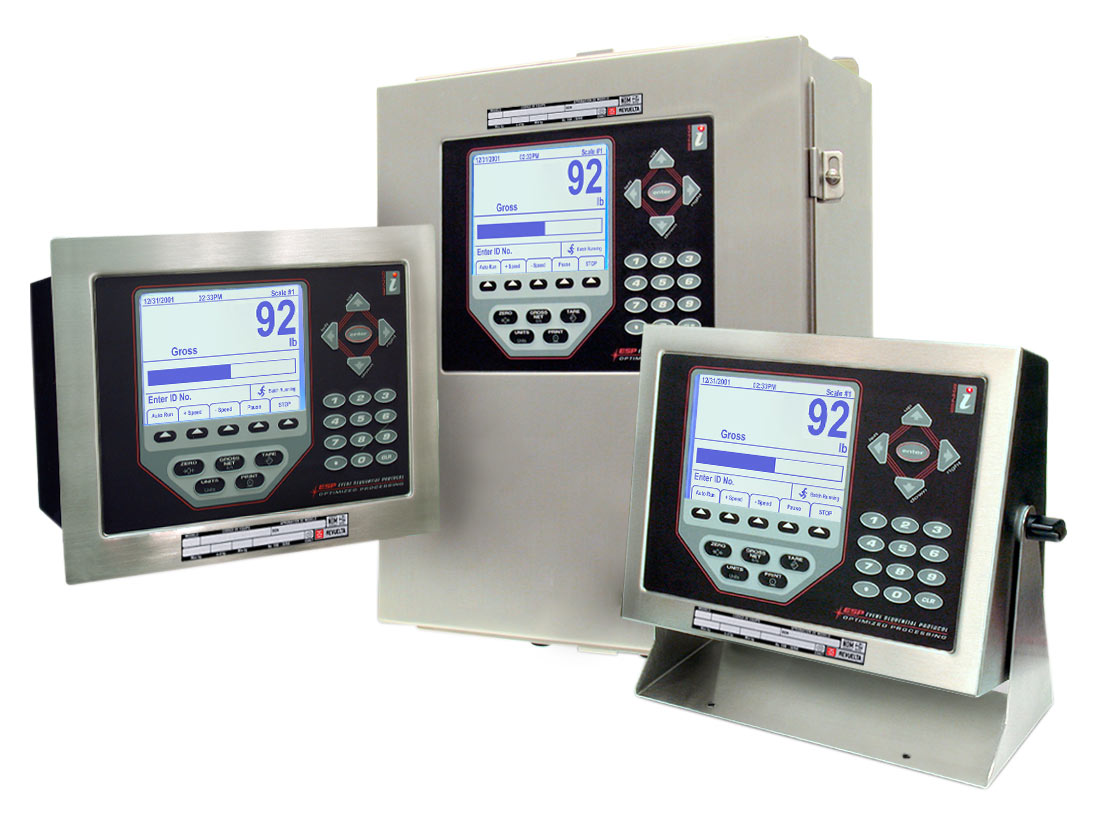

  • Diferentes carcasas disponibles: universal y para montaje en panel

ESPECIFICACIONES :

  • Tensión de Entrada: 100 – 240 Vca ó 12 – 24 Vcc
  • Frecuencia: 50 ó 60 Hz
  • Consumo de energía: 25 W (en Vca y Vcc)
  • Intervalo de señal de entrada: De -45 mV hasta +45 mV
  • Sensibilidad de señal analógica:
  • 0,3 μV/graduación mínima a 7,5 Hz
  • 1 μV/graduación recomendada
  • Tensión de Excitación: 10 ± Vcc, 16 celdas de 350 Ω ó 32 de 700 Ω por cada módulo de conversión A/D
  • Conexión a la celda de carga: Amplificador diferencial con 4 ó 6 cables para sensado remoto
  • Frecuencia de muestreo A/D: De 7,5 a 960 Hz, seleccionable por software
  • Resolución: Interna 8 000 000 de cuentas / 23 bits. Pantalla
    1 000 000 divisiones
  • Linealidad del sistema: ±0,01 % de escala completa
  • Calibración: Por software, almacenada en memoria flash
  • Protección RF/EM: Excitación, señales y líneas de sensado protegidas
  • Pantalla: 117 x 86 mm (4,6” x 3,4”), 320 x 240 píxeles, Módulo LCD con contraste ajustable. Pantalla transmisiva
  • Teclado: Panel de membrana de 27 teclas, sensible al tacto, puerto USB para conexión de teclado externo
  • Puertos de comunicación:
  • Cuatro puertos integrados que admiten hasta 115 200 bps
  • Puerto 1: RS-232 dúplex completo
  • Puerto 2: RS-232 interfaz para teclado con conectores USB tipo A y B
  • Puerto 3: RS-232 dúplex completo, 20 mA
  • Puerto 4: RS-232 dúplex completo, RS-485 2 hilos, 20 mA
  • Tarjetas de ampliación serie de dos canales opcionales
  • Canal A: RS-232, RS-485, 20 mA
  • Canal B: RS-232, 20 mA
  • Intervalo de temperatura:
  • Certificada: de –10 a +40 °C (de 14 a 104°F)
  • Trabajo: de –10 a +50 °C (de 14 a 122°F)
  • Humedad: < 95% humedad relativa
  • Dimensiones:
  • Universal: 215 x 266 x 114 mm (11,5’’ x 10,5’’ x 4,5’’)
  • Panel: 231 x 294 x 127 mm (9,1’’ x 11,6’’ x 5,0’’)
  • Peso:
  • Universal: 4,3 kg (9,5 lb)
  • Panel: 3,9 kg (8,5 lb)
  • Grado de protección / material: NEMA tipo 4X, tipo 12, IP66, acero inoxidable

OPCIONALES :

  • Memoria No Volátil RAM, 1 Mb.
  • E/S digitales, 24 canales
  • Puerto serie adicional, canal dual, RS-232 y RS-485
  • Salida análoga 0-10 Vcc, 0-20 mA
  • Interface DeviceNet
  • Interface Remote I/O de Allen Bradley
  • Interface Profibus DP
  • Módulo Ethernet TCP/IP 10/100 Base-T (interno)
  • Módulo EtherNet/IP
  • Entrada análoga +/- 10 Vcc, 0-20 mA y Termopar
  • 2 ranuras de expansión para tarjetas opcionales (universal)
  • 4 tarjetas de expansión para tarjetas opcionales (montaje en panel)
RAD-92D

Flexibilidad. Potencia. Simplicidad. Todo en uno.

El Indicador de peso y controlador de procesos RAD 92 D combina interfaces de usuario revolucionarias, flexibilidad total y rendimiento de procesamiento con la sencillez de un Indicador de peso básico. Pantalla gráfica LCD altamente personalizable y de gran nitidez, teclas programables y sistema electrónico reconocido en el sector, todo ello envuelto en una carcasa prácticamente indestructible para ofrecer uno de los Indicadores de peso y controladores de procesos más fiables del mercado.

Presentando a los usuarios una dimensión enteramente nueva en flexibilidad, el Indicador / Controlador RAD 92 D proporciona personalización simplificada con un precio muy inferior al de los instrumentos tradicionales para procesos. Desde el pesaje básico personalizado hasta la automatización de procesos complejos, el RAD 92 D ofrece funciones, programabilidad y potencia para sus procesos.

  • El RAD 92 D cuenta con una pantalla amplia, configurado para mostrar caracteres grandes, gráficos, íconos, avisos y mensajes y teclas de acceso directo que pueden ser personalizados para cualquier aplicación.
    La configuración mediante el panel frontal se simplifica con menús y flechas de navegación. Ofrece programación directa mediante la PC para la creación de firmware adaptado a las necesidades del cliente.
  • El RAD 92 D puede procesar información de una o múltiples básculas más rápido que cualquier otro instrumento del mercado. Características configurables como el índice de actualización del convertidor A/D en hasta 960 actualizaciones por segundo, procesadores de 70 mip y código completamente compilado, el RAD 92 D está listo para proveer óptima eficiencia. Adicionalmente, el protocolo ESP (Event Sequential Protocol o Protocolo de Eventos Secuenciales) identifica y prioriza tareas que son posteriormente ejecutadas eficientemente por manejadores de eventos.
  • Verdaderamente flexible, el RAD 92 D puede ser fácilmente configurado para cumplir las necesidades de cualquier usuario. Puede desplegar hasta cuatro básculas simultáneamente en pantalla con requerimientos Legal-for-Trade (Apta para operaciones comerciales), o hasta 32 canales que pueden incluir básculas individuales o cualquier combinación de acumulación. El modelo estándar incluye 128 Kb de memoria de programación y 64 Kb para almacenaje de datos.
    Es posible tener hasta 14 bases de datos adicionales, cada una de hasta 1 Mb mediante tarjetas adicionales.
  • Las características de conectividad incluyen 4 puertos seriales y 4 E/S digitales, con la posibilidad de expandirse a 32 puertos seriales, 14 salidas análogas y 14 pulsos de entrada. Cada unidad permite hasta 100 puntos de corte que pueden expandirse a 340 E/S digitales.
    También puede seleccionar opcionalmente trabajar con Remote I/O de Allen Bradley, DeviceNet, Profibus DP o interfaces Ethernet.
Certificaciones

APLICACIONES

  • Sistema Digital de Pesaje SPD
  • Soluciones personalizadas
  • Operaciones de despliegue gráfico
  • Puntos de corte, aplicaciones con características especiales
  • Operaciones multi-báscula
  • Pesaje de alta velocidad
  • Adquisición de datos
