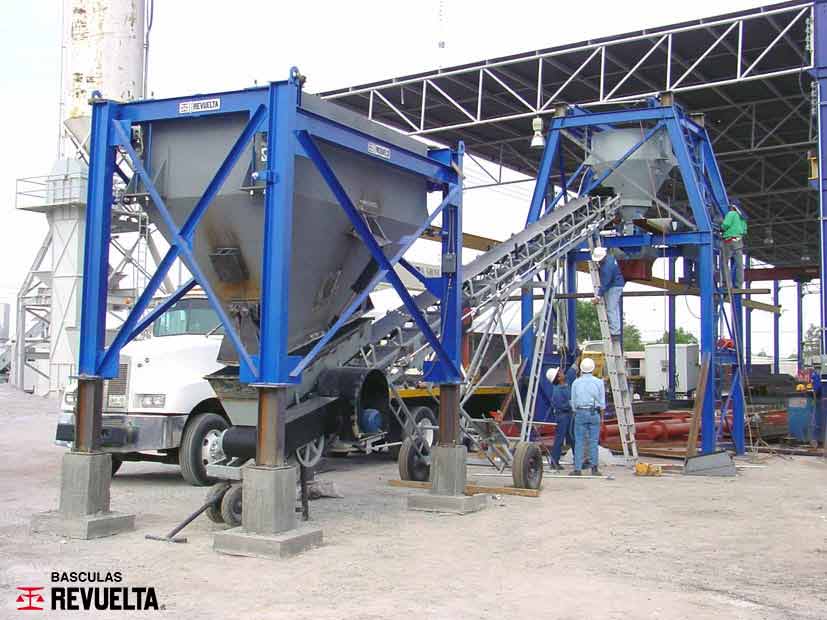

Planta Móvil para la Fabricación de Concreto - JIMSA

Cliente:
JIMSA Construcciones, S.A. de C.V.
JIMSA Construcciones S.A. de C.V.
Ubicación:
Zonas en urbanización.
Torreón, Coahuila. México
Sector:
Construcción
Básculas Instaladas:
  • (2) Tolva Electrónica
  • (1) Capacidad 15 000 kg Capacidad(agregados)
  • (1) Capacidad 3 000 kg (cemento)
Instrumentación:
  • Indicador Digital Inteligente
  • Función Bi-Báscula
  • Relevadores de salida
  • Impresor de Boletos
Necesidades del Cliente:

Operación simultánea de 2 Básculas Tolva, una para cargar cemento alimentada por un silo de almacenamiento y otra para cargar los agregados mediante una trascavo. Se requiere dosificar correctamente las cantidades de cada material para la elaboración del concreto de acuerdo a su resistencia y volumen en metros cúbicos a fabricar, por lo que es necesario tener una base de datos (tabla) de formulas para seleccionar mediante un código de fabricación.

La carga de la Báscula de cemento debe ser automática mediante la operación de compuertas de descarga del silo de almacenamiento y la carga de la Báscula de agregados será asistida mediante señales sonoras al operador del trascavo para indicar el momento en que el peso de cada material agregado a la tolva es alcanzado.

Una vez cargadas ambas Básculas se debe controlar la descarga automática activando compuertas, vibradores y una banda transportadora. Se requiere un boleto de impresión con toda la información de la fabricación del concreto.

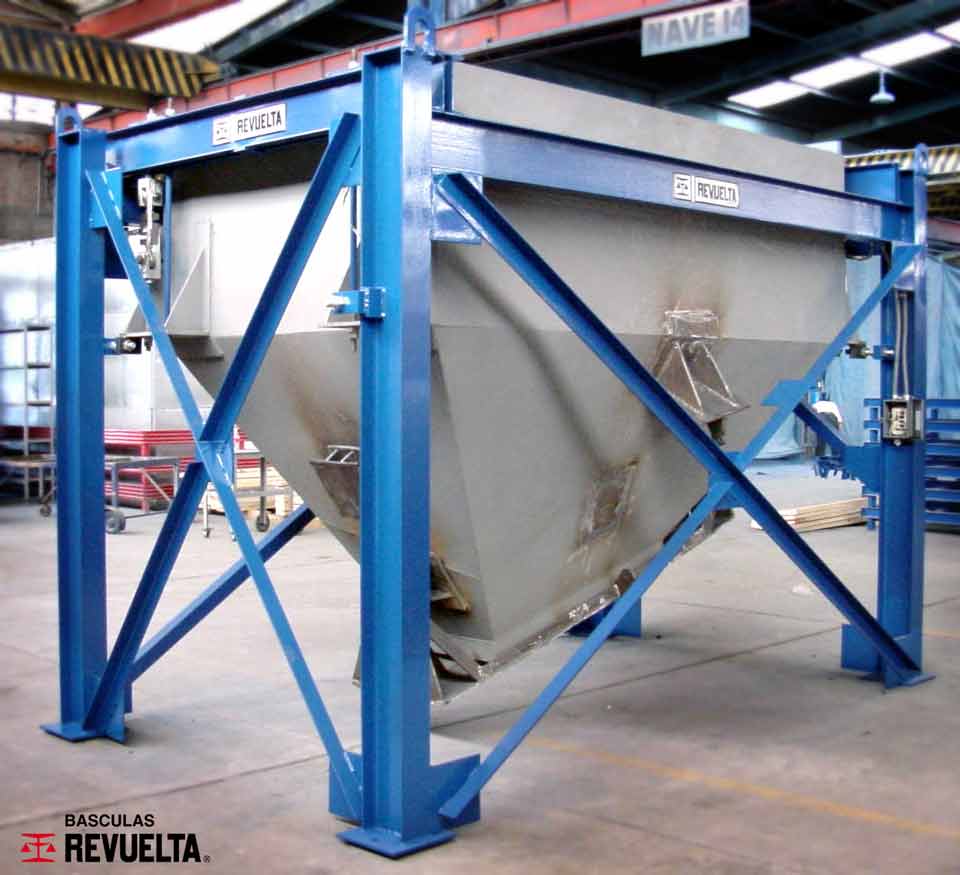

Báscula Tolva
Solución

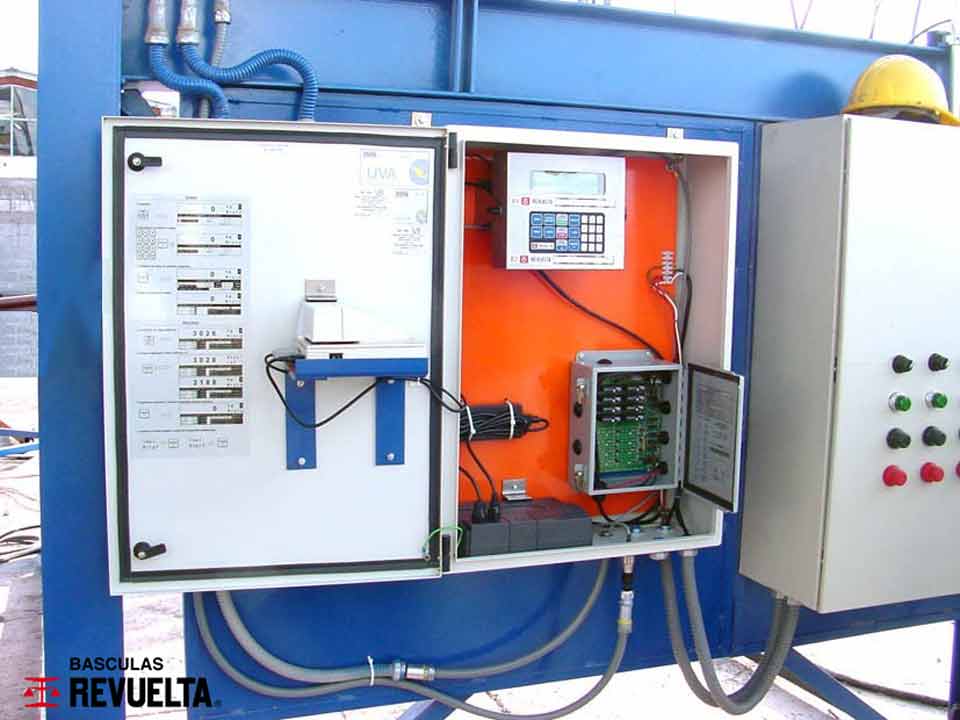

Gabinete de control con Indicador Digital, Impresor y relevadores

Solución:

El Indicador Digital cuenta con una base de datos de las fórmulas base para 1m3 de concreto con sus diferentes resistencias y revenimientos, las formulas con sus proporciones de cemento y agregados son creadas por el usuario.

En la Báscula tolva de 3 000 kg es pesado el cemento requerido por la fórmula, el cual es extraído automáticamente del silo de almacenamiento mediante el control de la válvula de descarga. Mientras tanto y de manera simultánea la Báscula tolva de 15 000 kg para los agregados está pesando uno por uno los materiales en sus proporciones adecuadas dirigiendo al operador de un trascavo por medio de señales sonoras.

Al término de la formulación el pesador inicia desde el Indicador Digital la descarga en el camión revolvedor de concreto. El boleto impreso contiene el peso de cada ingrediente utilizado en la elaboración de la fórmula.

Beneficios Clave:
  • Control de calidad de la fabricación del concreto al tener controlado automáticamente la dosificación, obteniendo el peso exacto del cemento y agregados utilizados y tener lo datos impresos en un boleto.
  • Reducción de tiempos de fabricación al operar simultáneamente las 2 Básculas (cemento y agregados).
  • Base de datos de fórmulas con las cantidades de cada ingrediente según el volumen, resistencia y revenimiento del concreto a fabricar.
  • Controles automáticos de válvulas, vibradores y banda transportadora para la carga y descarga de las Básculas.
