Caja Unión de Gran Capacidad

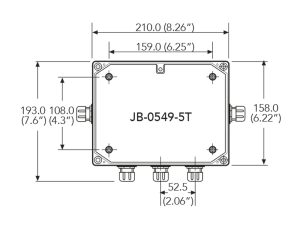

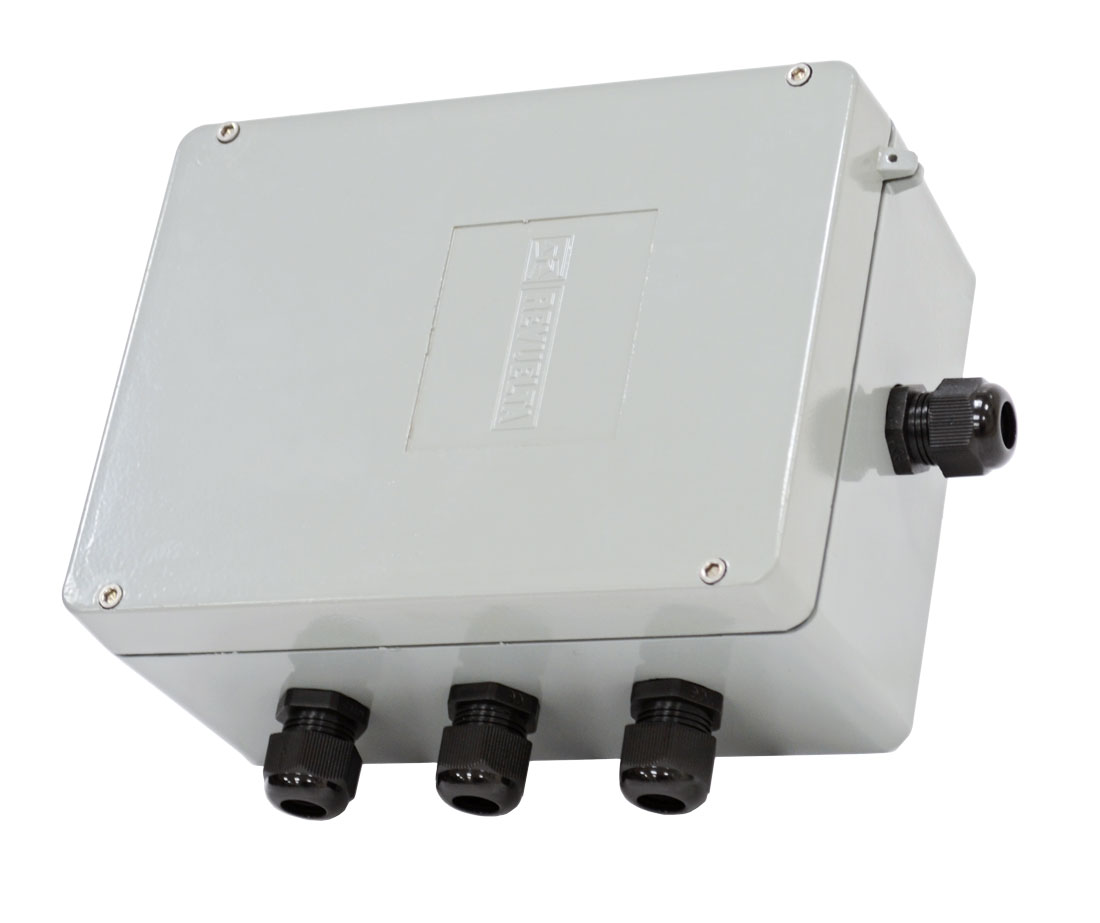

Caja unión

Cat.: JB-0549-5T

Caja unión



  • Aplicaciones

  • Características

  • Especificaciones

  • Básculas de gran capacidad o alto alcance con 4 o más celdas de carga
  • Básculas para Camiones
  • Básculas de Ferrocarril para vagones
  • Básculas para Ejes
  • Aluminio inyectado a presión (Diecast), protección NEMA 4/4X. IP66
  • Pintura Electrostática de resina poliéster polimerizada (horneada)
  • Terminales desmontables, facilita la conexión de los cables.
    Acepta cables calibre #22 a #12 AW
  • Conectores Glándula a prueba de agua para cables de 6.3 a 8.9 mm (0.25'' - 0.35'') de diámetro
  • Potenciómetros de ajuste en el circuito de señal de las celdas de carga (signal trim)
  • Ajuste por secciones (par de celdas) e individuale por celda de carga
  • Conexiones para celdas: 2 a 4 celdas, 1 ó 2 secciones. 4 canales.
  • Doble terminal de salida, suma de señales, permite hacer conexiones entre cajas de unión para sistemas de más de 4 celdas de carga
  • Los canales que no se utilicen no requieren modificación
  • Resistencias de aislamiento, limitan la interacción del cero al realizar los ajustes, proporcionando alta estabilidad
  • Permite utilizar sensado remoto en el cable del instrumento
  • Protección contra transitorios por medio de componentes de descarga de gas (GDT) y de Diodo supresor de avalancha (SASD)
  • Circuito con recubrimiento a base de silicón, proporciona protección contra la humedad, hongos, sales y vapores corrosivos.
  • Gran espacio interior, permite trabajar con comodidad
  • Temperatura de operación -5°C a +93°C (-40°F a +200°F)
  • Material Caja
    Aleación de Aluminio inyectado a presión (Diecast)
    Protección NEMA 4/4X,IP66
    Pintura electrostática de resina poliéster polimerizada (horneada)
  • Accesorios para Cables
    Conectores glándula, IP68
    Acepta cable de 6.3 a 8.9 mm (0.25'' - 0.35'') de diámetro
  • Conexiones
    Terminales desmontables, facilita la conexión de los cables.
    Acepta cables calibre #22 a #12 AW
  • Ajuste
    Individual por celda o por sección en la señal, resistencias de aislamiento de 1 K ohm con resistencia limitadora de 10 K ohm

  • Ajuste Máximo (Con celdas para 700 ohm)
    - Individual 3.3% (aprox.)
    - Sección 1.6% (aprox.)
  • Potenciómetos
    Cermet 100 K ohm, 25 vueltas

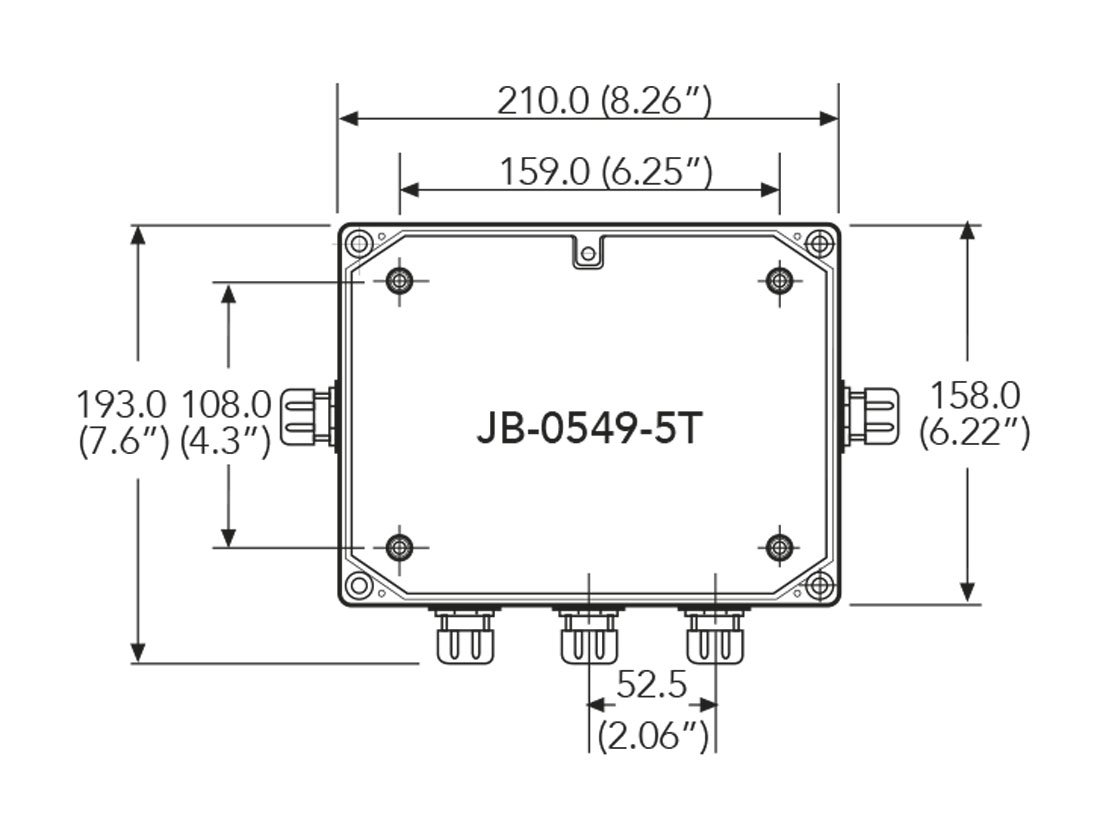

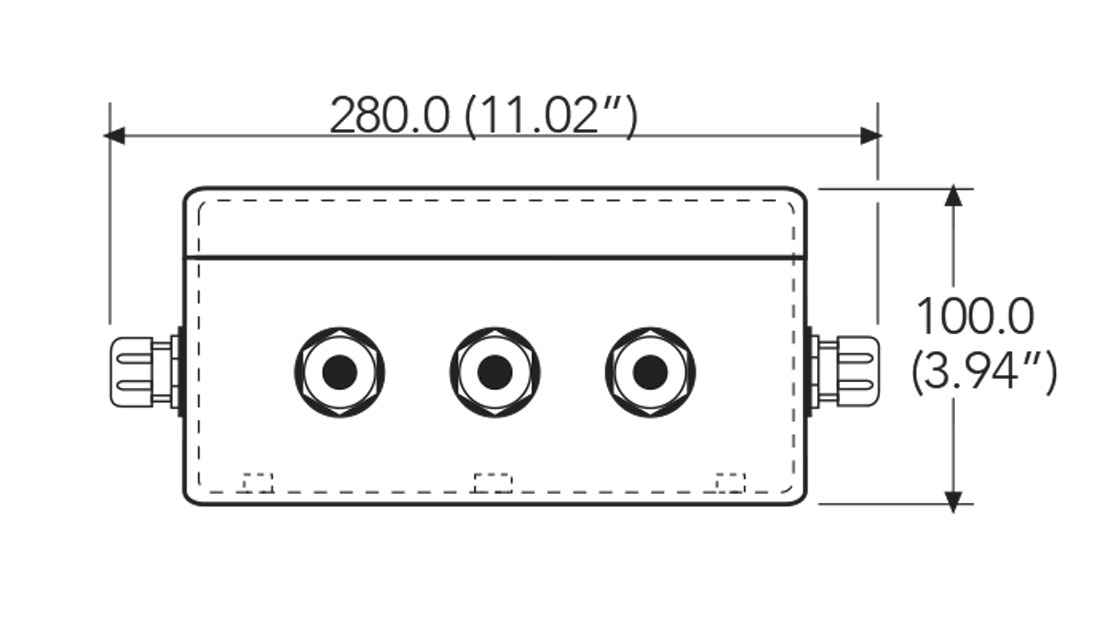

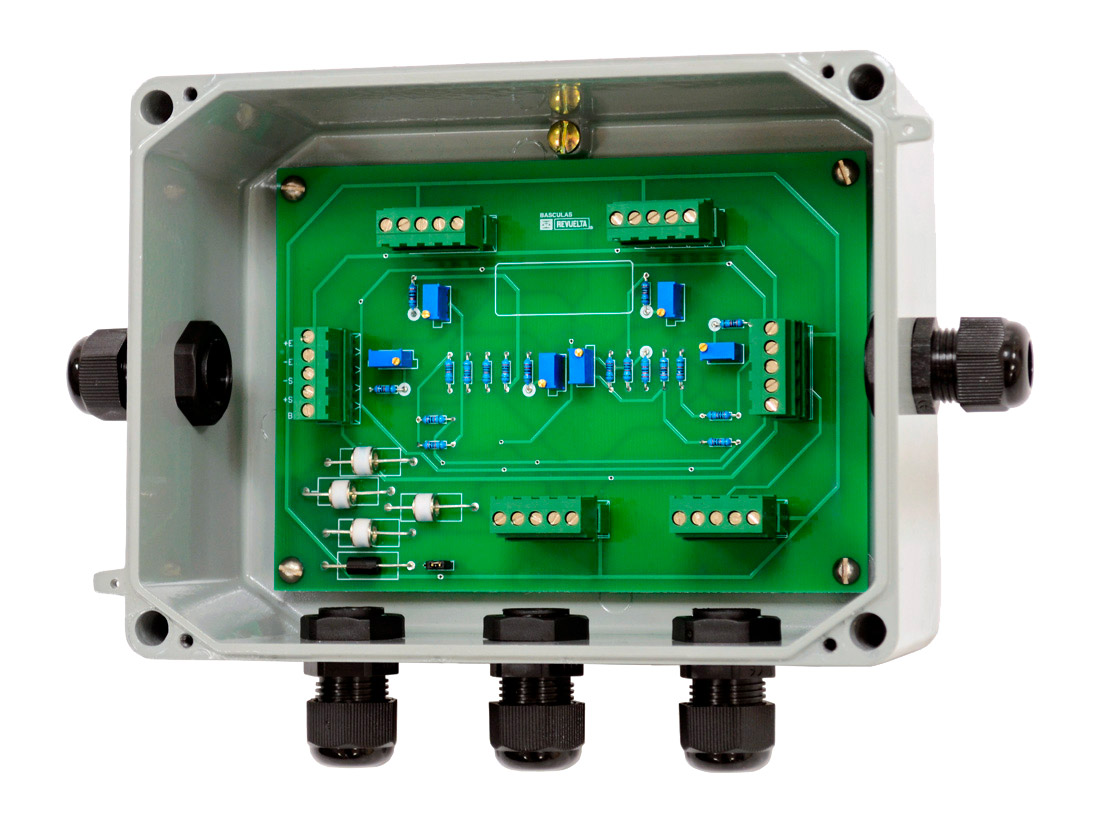

  • Tarjeta de Conexiones
    120 x 170 mm (4.72'' x 6.70'') con recubrimiento de silicón contra humedad y anti-hongos



Información para Ordenar (usar código)

Codigo Catálogo Descripción
55.19.9426.22 JB-0549-5T Caja Unión 5 entradas, tarjeta 4 canales, ajuste de señal

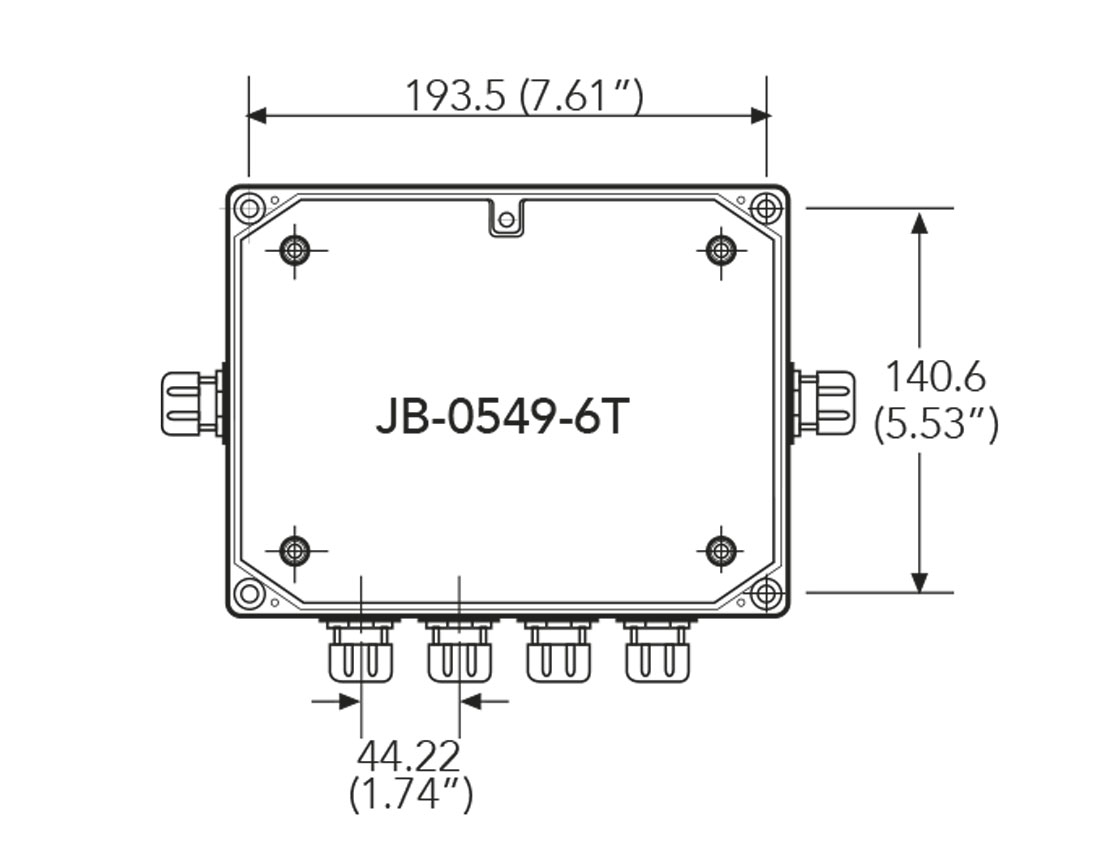

55.19.9427.22 JB-0549-6T Caja Unión 6 entradas, tarjeta 4 canales, ajuste de señal
55.19.9445 TJB-9445 Tarjeta Suma 4 canales, ajuste de señal, prot. transitorios
55.19.9525.22 JB-0549-5C Caja Unión 5 entradas con conectores, sin tarjeta
55.19.9526.22 JB-0549-6C Caja Unión 6 entradas con conectores, sin tarjeta
55.19.9434.22 JB-0549-5 Caja Unión 5 entradas sin conectores, sin tarjeta
55.19.9448.22 JB-0549-6 Caja Unión 6 entradas sin conectores, sin tarjeta
55.19.9424 JB-0549 Caja Unión ciega sin tarjeta
