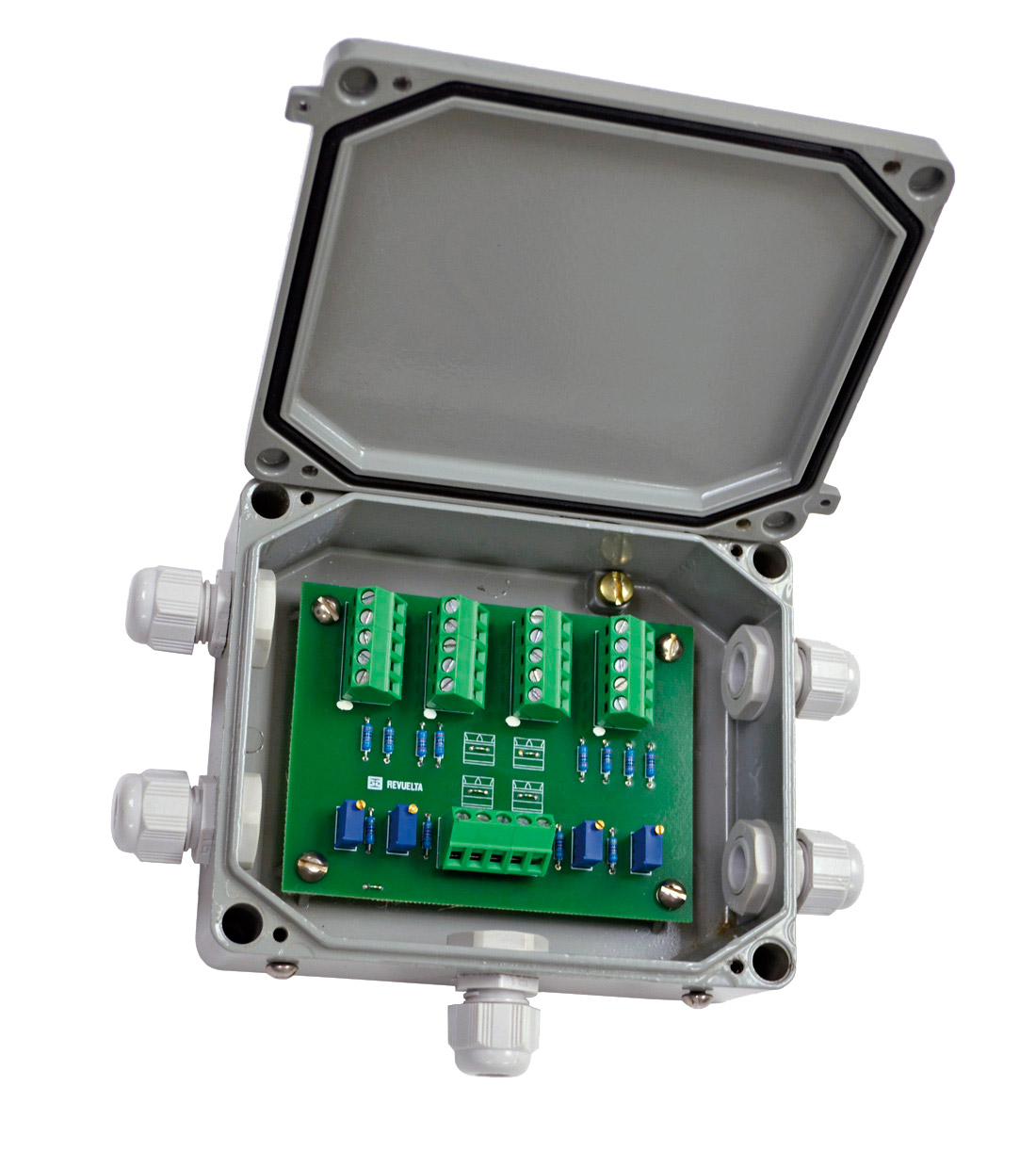

Caja Unión de Baja Capacidad



Caja unión

Cat.: JB-0548-5T

Caja unión

  • Aplicaciones

  • Características

  • Especificaciones

  • Normalmente utilizadas en básculas de capacidad no mayor a 10 t
  • Básculas de Almacén Bajo Perfil
  • Básculas Tanque y Tolva
  • Básculas Aéreas de Monorriel
  • Aluminio inyectado a presión (Diecast), protección NEMA 4/4X. IP66
  • Pintura Electrostática de resina poliéster polimerizada (horneada)
  • Conectores Glándula de Nylon a prueba de agua para cables de 6.3 a 8.9 mm (0.25'' - 0.35'') de diámetro
  • Potenciómetros de ajuste en el circuito de señal de las celdas de carga (signal trim)
  • Ajuste individual por celda de carga
  • Los canales que no se utilicen no requieren modificación
  • Resistencias de aislamiento, limitan la interacción del cero al realizar los ajustes, proporcionando alta estabilidad
  • Pueden conectarse de 2 a 4 celdas de carga (4 canales)
  • Circuito con recubrimiento a base de silicón, proporciona protección contra la humedad, hongos, sales y vapores corrosivos.
  • Temperatura de operación -5°C a +93°C (-40°F a +200°F)

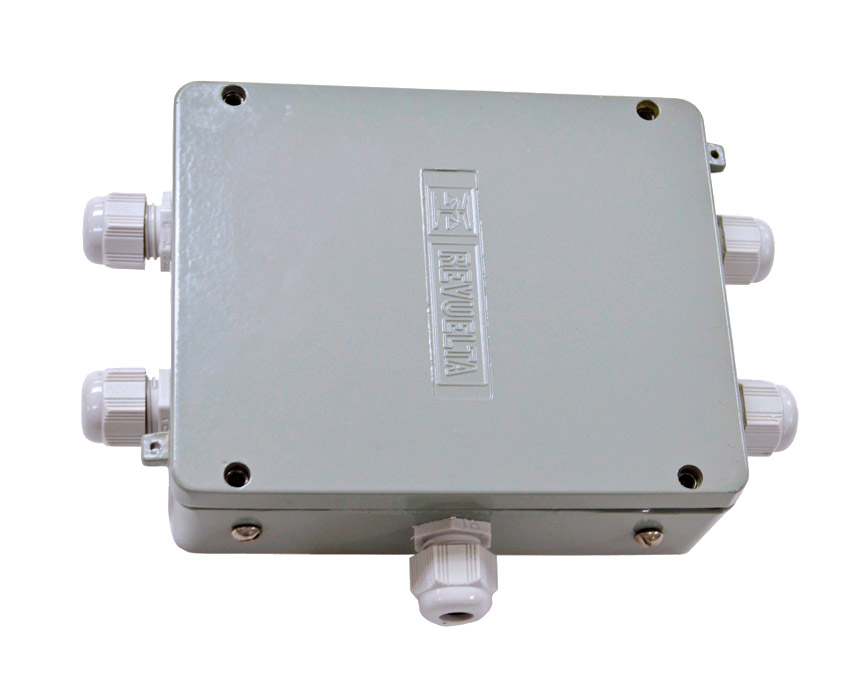

  • Material Caja

    Aleación de Aluminio inyectado a presión (Diecast)

    Protección NEMA 4/4X,IP66

    Pintura electrostática epóxica/poliester polimerizada (horneada)

  • Potenciómetos

    Cermet 100 K ohm, 25 vueltas

  • Tarjeta de Conexiones

    76.2 x 101.6 mm (3'' x 4'') con recubrimiento de silicón contra humedad y anti-hongos

  • Accesorios para Cables

    5 Conectores glándula, IP68

    Acepta cable de:
    4.0 a 8.0 mm (0.157'' - 0.314'') de diámetro

  • Conexiones

    Terminales de tornillo en ángulo de 45°

    Acepta cables calibre #22 a #12 AW

  • Ajuste
    Individual por celda o por sección en la señal, resistencias de aislamiento de 1 K ohm con resistencia limitadora de 4.7 K ohm

Información para Ordenar (usar código)

Codigo Catálogo Descripción
55.19.9429.16 JB-0548-5T Caja Unión Tarjeta 4 canales, ajuste de señal
55.19.9442 TJB-9442 Tarjeta Suma 4 canales, ajuste de señal
55.19.9524.16 JB-0548-5C Caja Unión con conectores sin tarjeta
55.19.9436.16 JB-0548-5 Caja Unión sin conectores sin tarjeta
55.19.9436 JB-0548 Caja Unión ciega sin tarjeta
